沈阳产品展示

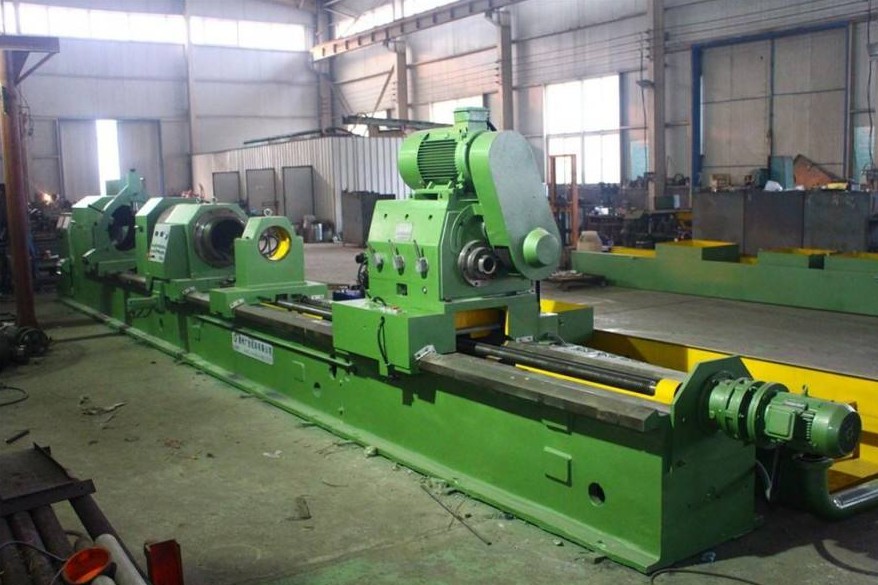

沈阳镗床大修

产品型号:TC

产品品牌:宏泰

产品类型:镗床

主轴转速范围:1600(rpm)

点击次数:706

上架时间:2019-03-09

全国服务热线:18602666997

我要询价

产品描述

  在介绍镗床大修之前,先简单介绍一下什么是镗床:

  镗床是一种主要使用镗刀对工件已有的预孔进行镗孔的机床。一般来说,镗刀的旋转是主要的运动,镗刀或工件的运动是进给运动。主要用于高精度孔的加工或多孔一次的精加工。此外,还可从事与孔加工有关的其他加工表面的加工。使用不同的工具和附件也可用于钻孔、铣削和切割。其加工精度和表面质量均高于普通钻床。镗床是加工大型箱体零件的主要设备。螺纹及加工外圆、端面等。

  镗床的分类:卧式镗床、夹具镗床、金刚石镗床。具体地说:

  卧式镗床是应用最广泛的镗床之一。主要用于孔加工,镗孔精度可达IT7,表面粗糙度Ra值为1.6-0.8um。卧式镗床的主要参数是主轴直径。(2)跳汰镗床跳汰镗床是一种高精度机床。其结构特点是坐标位置的精密测量装置。坐标镗床可分为单柱坐标镗床、双柱坐标镗床和水平坐标镗床。单柱坐标镗床:主轴带动刀具作主旋转运动,主轴套作轴向进给运动。特点:结构简单,操作方便,特别适用于加工精度较高的板形零件孔,但其刚性较差,因此该结构仅适用于中小型坐标镗床。双柱坐标镗床:工具安装在主轴上作主要运动,工件安装在工作台上沿床身导轨作纵向和直线运动。刚性好,目前大型夹具镗床均采用这种结构。双柱坐标镗床的主要参数是工作台的宽度。水平坐标镗床:工作台可在水平面上旋转,进给运动可通过工作台的纵向运动或主轴的轴向运动来实现。加工精度高。(3)金刚石镗床:加工的特点是进给率小,切削速度快,被加工工件尺寸精度高(IT6),表面粗糙度可达0.2微米。

  镗床大修实践案例:

  产生误差的原因及消除方法如下:(1)盘式轴的轴承点不同。各支点的同轴度误差需要修正。使其不超过0.005mm。(2)镗套与主轴间隙过大。修理主轴和副轴间隙小于0.02mm。(3)定位锥孔与平转盘的锥孔。配合不佳(新结构为圆柱体)。以平转盘的锥孔为参照,刮擦平转盘的锥孔,以达到良好的配合,并拧紧螺母不松。(4)主轴弯曲。修理或更换主轴。33. 镗床主轴精密铣削平面、加工面、安装底座面垂直度的原因及排除方法是什么?答:通常是铣刀头旋转平面与工作台平面不垂直引起的误差,排除方法如下:(1)工作台安装精度差。床身安装水平应调整。(2)前柱导轨与床导轨的垂直度超差。精度应按要求调整和修理。(3)主轴旋转中心线与前柱导轨的垂直度超差。主轴箱的插入应调整,以确保良好的接触,不阻碍运动,并不得插入一个0.03毫米的塞尺。工作台与主轴中心不平行。应该检查和修理。34. 卧式镗床主轴结构如何单独修理?答:卧式镗床主轴结构通常可以根据以下条件进行修复:(1)主轴和钢套的磨损变形仍在要求的范围内。轴承精度不损失,只需要重新调整空心主轴,锥形罗尔
